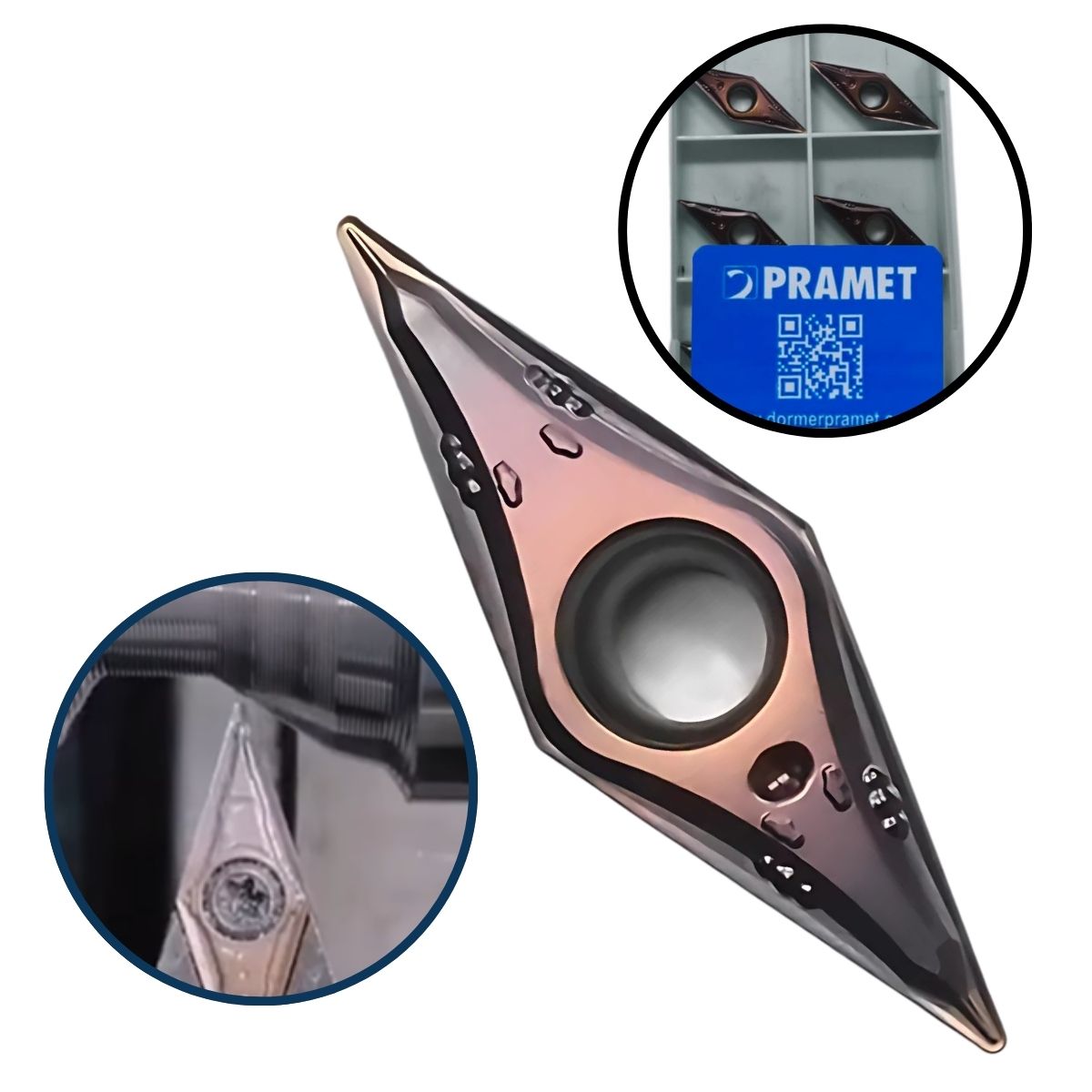

Inserto (Pastilha) VBMT 160404E‑FM:T8430 – Dormer Pramet

Inserto pastilha de torneamento face única positivo, romboidal 35° com 5° de folga, diâmetro circunscrito de 9,525 mm, espessura de 4,76 mm e raio de ponta de 0,4 mm

Precisão de indexação conforme classe de tolerância ISO M

Quebra‑cavaco FM com arestas de corte redondas

Classe T8430 com revestimento PVD sobre metal duro de grão fino WC‑Co

Indicado para usinagem de leve a média de aços e aços inoxidáveis, com excelente desempenho também em ferro fundido e metais não ferrosos

ESPECIFICAÇÕES TÉCNICAS

Nome do produto: VBMT 160404E‑FM:T8430

Raio de canto (RE): 0,4 mm

Comprimento da aresta de corte (L): 16,6 mm

Diâmetro do furo de fixação (D1): 4,4 mm

Designação do quebra‑cavaco (CBMD): FM

Diâmetro do círculo inscrito (IC): 9,525 mm

Formato do inserto (SC): V losangular 35°

Espessura do inserto (S): 4,76 mm

Código de folga e ângulo: B 5°

Design do inserto: VBMT

Geometria: Positiva

Tamanho do inserto: 16

Tipo de inserto: T

Operação de usinagem: Torneamento

Classe: T8430

Marca: Dormer Pramet

Código interno: 80032927

Peso líquido: 8,69 g

Peso bruto: 11,19 g

CONDIÇÕES DE CORTE RECOMENDADAS

P (aços e aço fundido com liga até 10% e dureza até 45 HRC)

Ap: 0,4 a 2 mm

Vc: 125 a 190 m/min

f: 0,1 a 0,2 mm/rot

M (aços inoxidáveis com cromo acima de 11%)

Ap: 0,4 a 2 mm

Vc: 65 a 105 m/min

f: 0,1 a 0,18 mm/rot

K (ferro fundido com teor de carbono acima de 2%)

Ap: 0,4 a 2 mm

Vc: 100 a 155 m/min

f: 0,1 a 0,2 mm/rot

N (metais não ferrosos sem teor significativo de ferro)

Ap: 0,4 a 2 mm

Vc: 170 a 610 m/min

f: 0,1 a 0,24 mm/rot
