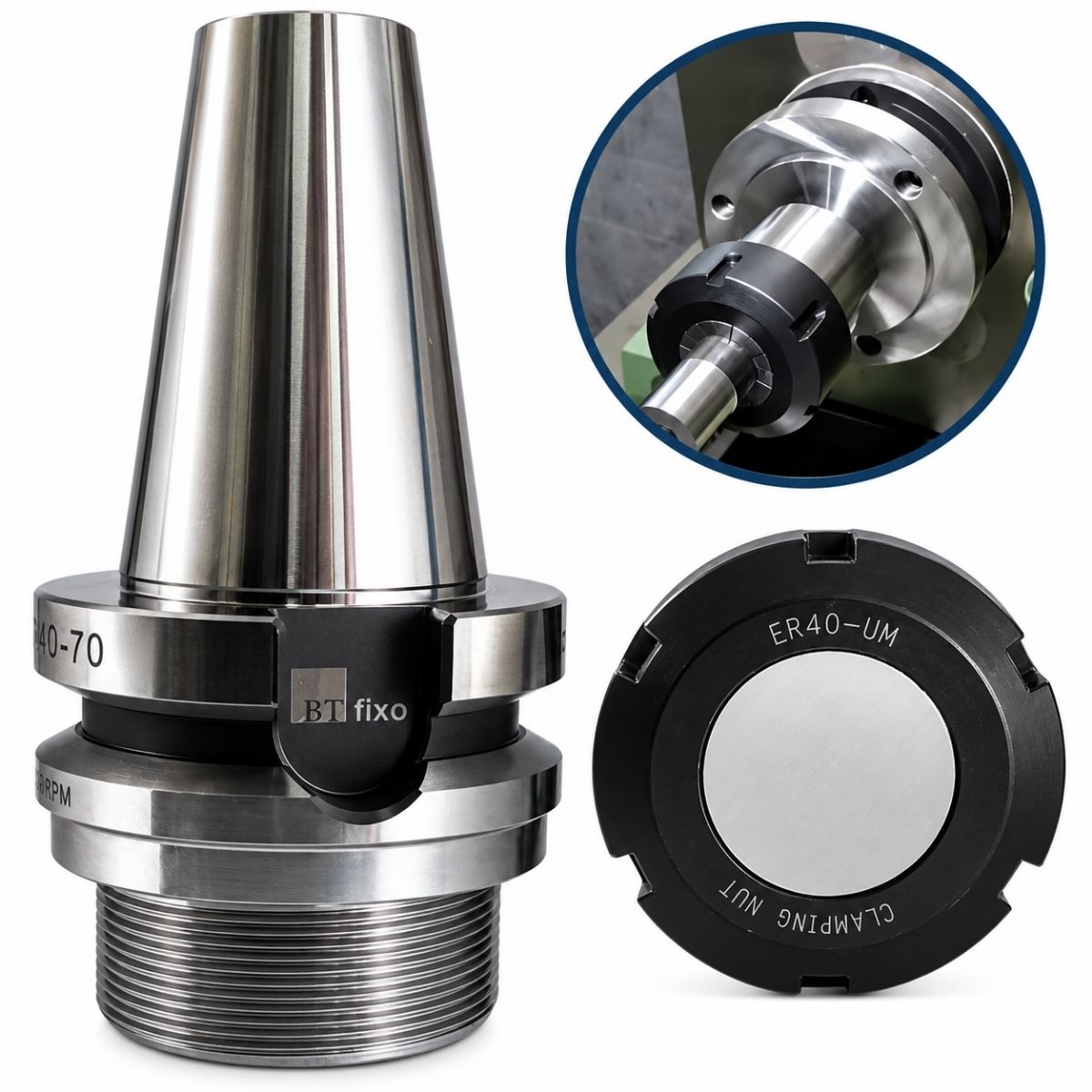

Porta Pinça BT40 ER40 L1 70mm BT Fixo

DESCRIÇÃO DO PRODUTO

O Porta-Pinça BT40 ER40 L1 70mm da BT Fixo, código 00173C, é utilizado para fixação de ferramentas de corte com haste cilíndrica em centros de usinagem CNC com interface BT40.

Fabricado em aço 4140 tratado termicamente, possui sistema de fixação por pinças ER40, permitindo trabalhar com ferramentas de diferentes diâmetros, de 2 a 30 mm, conforme a pinça utilizada.

O modelo apresenta balanceamento G6.3 para rotações de até 12.000 RPM, sistema de refrigeração AD e comprimento L1 de 70 mm.

Seu sistema de aperto utiliza porca T2, que acompanha o porta-pinça, permitindo a fixação da pinça ER40 por meio de chave compatível.

Indicado para operações de fresamento, furação e usinagem geral, respeitando os limites de rotação, as condições de fixação e as características da ferramenta instalada.

ESPECIFICAÇÕES TÉCNICAS

Marca: BT Fixo

Código do fabricante: 00173C

Modelo: BT40-ER40 L1=70mm

Tipo: Porta-pinça para centro de usinagem CNC

Cone de fixação: BT40

Norma do cone: MAS 403 BT

Sistema de pinça: ER40

Capacidade de fixação: 2 a 30 mm, conforme a pinça utilizada

Comprimento L1: 70 mm

Diâmetro externo (D): 63 mm

Balanceamento: G6.3

Rotação máxima informada: 12.000 RPM

Sistema de refrigeração: AD

Porca de aperto: T2

Material: Aço 4140 tratado termicamente

Quantidade: 01 unidade

PRINCIPAIS APLICAÇÕES

Fixação de fresas de topo com haste cilíndrica

Fixação de brocas e ferramentas com haste compatível

Operações de fresamento em centros de usinagem CNC

Operações de furação com ferramentas adequadas

Usinagem de peças e componentes mecânicos

Utilização em máquinas CNC com interface BT40 compatível

O sistema ER40 permite utilizar diferentes medidas de pinças, facilitando a troca de ferramentas com diferentes diâmetros de haste.

ATENÇÃO ANTES DA COMPRA

Verifique se o eixo-árvore da máquina utiliza cone BT40.

Confirme a compatibilidade do sistema de retenção e refrigeração.

Utilize pinças ER40 adequadas ao diâmetro da haste da ferramenta.

A rotação de trabalho deve respeitar os limites do conjunto montado.

O modelo possui comprimento L1 de 70 mm.

Não acompanha pinças ER40, chave de aperto ou pino de retenção.

CONTEÚDO DA EMBALAGEM

01 Porta-Pinça BT40 ER40 L1 70mm BT Fixo, código 00173C

01 Porca de aperto T2 instalada no porta-pinça

PERGUNTAS FREQUENTES

Esse porta-pinça serve em qualquer centro de usinagem CNC?

Não. É necessário que a máquina possua interface BT40 compatível. Também devem ser verificados o pino de retenção e o sistema de refrigeração utilizado.

Quais medidas de ferramentas podem ser utilizadas?

O sistema ER40 permite a fixação de ferramentas com hastes de 2 a 30 mm, utilizando a pinça correspondente ao diâmetro da haste.

O porta-pinça acompanha a porca de aperto?

Sim. O porta-pinça acompanha a porca T2 instalada. As pinças ER40 e a chave de aperto não estão incluídas.

Posso utilizar esse porta-pinça a 12.000 RPM?

O modelo possui balanceamento G6.3 especificado para até 12.000 RPM. A rotação utilizada deve considerar também as condições da máquina, da ferramenta, da pinça e do conjunto montado.

Qual a diferença entre BT40 e ER40?

BT40 é o padrão de encaixe cônico utilizado para conectar o porta-ferramenta ao eixo-árvore da máquina. ER40 é o sistema de pinças responsável pela fixação da haste da ferramenta de corte.

GARANTIA

Produto com garantia contra defeitos de fabricação, conforme a legislação vigente.

A garantia não cobre danos decorrentes de uso inadequado, aplicação incorreta, desgaste natural ou condições de operação incompatíveis com a ferramenta.

Em caso de problemas, entre em contato pelo próprio pedido para receber orientação e atendimento.
