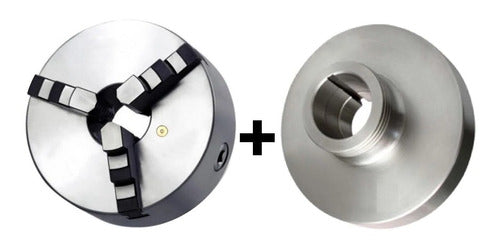

Kit composto por placa para torno de 250 mm (10") com 3 castanhas autocentrantes e flange modelo L1 com rosca de 152,27 mm e 6 fios por polegada.

A placa autocentrante é utilizada para fixação de peças cilíndricas e outros perfis compatíveis durante operações de torneamento. O sistema de 3 castanhas movimenta as garras simultaneamente durante o aperto, facilitando a centralização da peça.

A flange faz a adaptação entre a placa e o eixo-árvore do torno. Antes da compra, é indispensável conferir a medida e o passo da rosca do torno. A identificação L1, sozinha, não garante a compatibilidade: o eixo deve utilizar rosca de 152,27 mm com 6 FPP.

A placa de 250 mm está dentro da linha de placas autocentrantes de 3 castanhas, fornecidas com jogos de castanhas para fixação externa e interna e chave de aperto.

ESPECIFICAÇÕES TÉCNICAS

Tipo do conjunto: Placa para torno com flange

Marca da placa: EDA

Tipo da placa: Autocentrante

Número de castanhas: 3

Diâmetro da placa: 250 mm

Equivalência: 10"

Modelo da flange: L1

Diâmetro da rosca da flange: 152,27 mm

Passo da rosca: 6 FPP

Aplicação: Fixação de peças em operações de torneamento

PRINCIPAIS APLICAÇÕES

Fixação de peças em torno mecânico

Torneamento de peças cilíndricas e perfis compatíveis com o sistema de 3 castanhas

Montagem em tornos com eixo-árvore de rosca compatível

Substituição ou instalação de conjunto placa e flange

ATENÇÃO ANTES DA COMPRA

Confira a rosca do eixo-árvore do seu torno antes de finalizar o pedido

A flange possui rosca de 152,27 mm com 6 fios por polegada

O modelo L1 não deve ser escolhido apenas pelo nome; confirme sempre o diâmetro e o passo da rosca

A flange é fornecida sem a furação de fixação da placa, pois essa furação deve ser feita conforme a montagem e o alinhamento do conjunto

Em caso de dúvida, informe o modelo do torno e as medidas do eixo-árvore para conferência

ITENS INCLUSOS

01 placa para torno 250 mm (10") com 3 castanhas autocentrantes

01 jogo de castanhas para fixação externa

01 jogo de castanhas para fixação interna

01 chave de aperto

01 flange L1 com rosca 152,27 mm e 6 FPP

PERGUNTAS FREQUENTES

Este kit serve em qualquer torno?

Não. O torno deve possuir eixo-árvore compatível com a flange L1 de rosca 152,27 mm e 6 FPP. A medida e o passo precisam ser conferidos antes da compra.

A placa é autocentrante?

Sim. As 3 castanhas se movimentam simultaneamente durante o aperto.

Acompanha castanhas para fixação interna e externa?

Sim. O conjunto acompanha os dois jogos de castanhas.

A flange já vem furada para fixar a placa?

Não. A furação de fixação da placa deve ser feita conforme a montagem, o alinhamento e a configuração do conjunto.

O que significa 6 FPP?

Significa 6 fios por polegada, que é o passo da rosca da flange.
