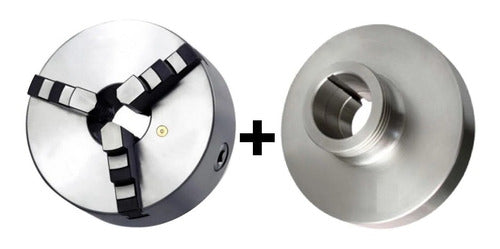

Kit composto por placa de torno universal de 250 mm (10") com 3 castanhas e flange com rosca de 114,17 mm.

A placa possui sistema autocentrante, no qual as três castanhas se movimentam simultaneamente durante o aperto. É utilizada na fixação de peças cilíndricas e outros perfis compatíveis em operações de torneamento.

A flange faz a adaptação entre a placa e o eixo-árvore do torno. Ela é fornecida sem a furação para fixação da placa, pois essa etapa deve ser executada durante a instalação, conforme o padrão de furos da placa e o alinhamento necessário no torno.

Antes da compra, confira a medida da rosca do eixo-árvore. O termo "universal" se refere ao sistema autocentrante da placa e não significa que o conjunto seja compatível com qualquer torno.

ESPECIFICAÇÕES TÉCNICAS

Tipo do conjunto: Placa para torno com flange

Tipo da placa: Universal autocentrante

Diâmetro da placa: 250 mm

Equivalência: 10"

Número de castanhas: 3

Tipo da flange: Rosqueada

Medida da rosca da flange: 114,17 mm

Furação da flange para fixação da placa: Sem furação

Aplicação: Fixação de peças em operações de torneamento

PRINCIPAIS APLICAÇÕES

Fixação de peças em torno mecânico

Torneamento de peças cilíndricas

Operações de desbaste e acabamento

Montagem em torno com eixo-árvore de rosca compatível com 114,17 mm

Substituição ou montagem de conjunto placa e flange

ATENÇÃO ANTES DA COMPRA

Confira a medida da rosca do eixo-árvore do torno

A flange possui rosca de 114,17 mm

A flange é fornecida sem a furação para fixação da placa

A furação e o ajuste da flange devem ser feitos conforme a placa e o alinhamento do conjunto

O termo "universal" não significa compatibilidade com todos os modelos de torno

Em caso de dúvida, consulte a FHG Ferramentas antes de finalizar o pedido

ITENS INCLUSOS

01 placa de torno 250 mm (10") com 3 castanhas universal

01 flange com rosca de 114,17 mm

PERGUNTAS FREQUENTES

Esta placa serve em qualquer torno?

Não. A compatibilidade depende principalmente da rosca do eixo-árvore e da instalação da flange. Confira se o seu torno utiliza rosca compatível com 114,17 mm.

O que significa placa universal?

Neste caso, significa que a placa possui 3 castanhas com movimento simultâneo para centralização da peça. Não significa que a placa possa ser instalada diretamente em qualquer torno.

A flange já vem furada para fixar a placa?

Não. A flange é fornecida sem a furação de fixação da placa.

Por que a flange é fornecida sem a furação?

Porque a furação deve ser feita conforme o padrão da placa e o alinhamento do conjunto durante a instalação no torno.

Posso instalar o conjunto diretamente no torno?

A instalação depende da compatibilidade da rosca do eixo-árvore e da preparação da flange para fixação e alinhamento da placa.
