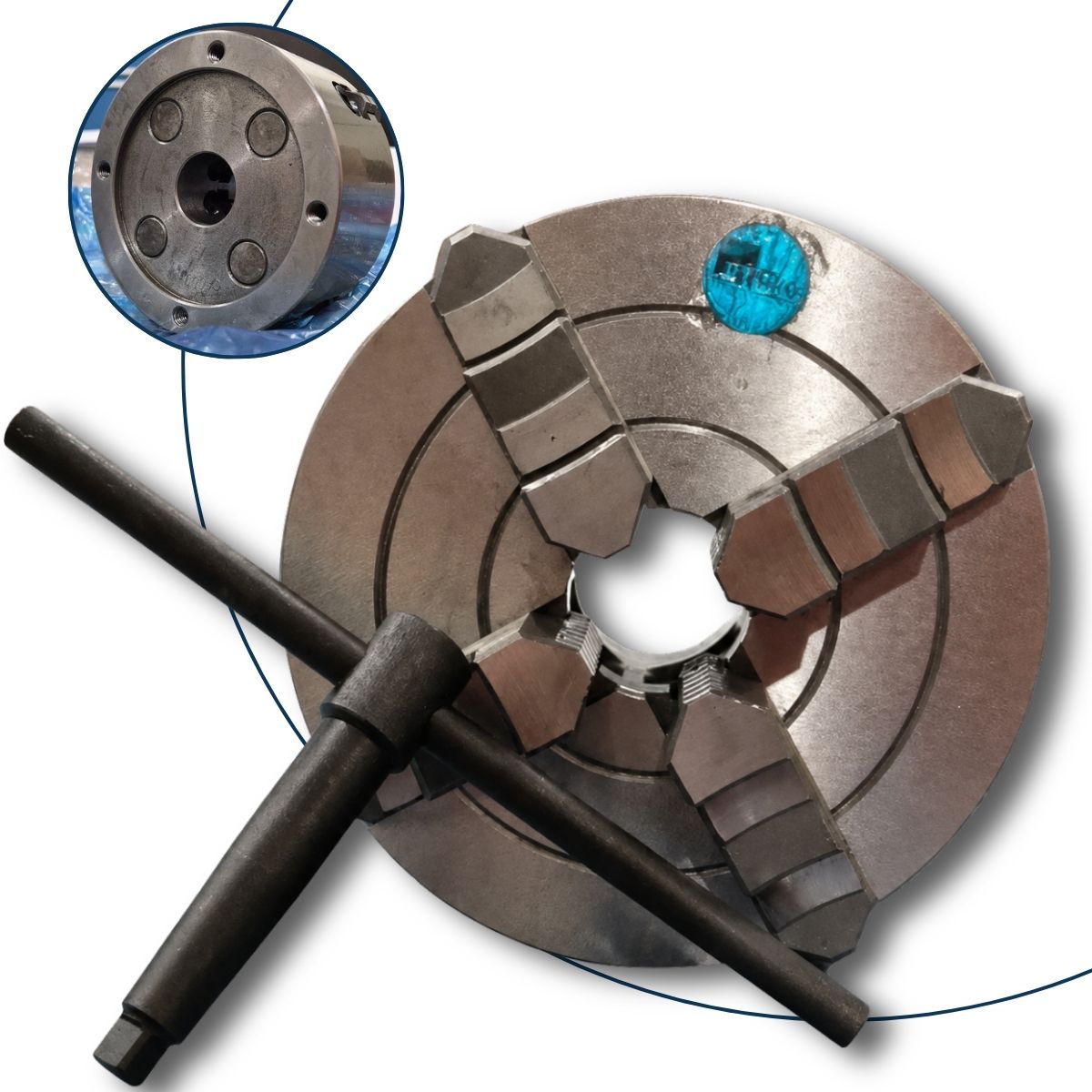

A Placa Independente BT Fixo K72-125 possui quatro castanhas com regulagem individual, permitindo posicionar cada castanha separadamente por meio da chave de aperto.

É indicada para fixação de peças cilíndricas, quadradas, retangulares, irregulares ou que precisam ser posicionadas fora do centro. Diferentemente de uma placa autocentrante, o alinhamento da peça deve ser realizado manualmente pelo operador.

Para trabalhos que exigem concentricidade, recomenda-se fazer o ajuste utilizando relógio comparador. Antes da compra, confira as medidas de montagem e a compatibilidade com a flange do torno.

ESPECIFICAÇÕES TÉCNICAS

Marca: BT Fixo

Modelo: K72-125

Referência: 03693

Tipo: Placa independente para torno

Quantidade de castanhas: 4

Tipo de castanha: Monobloco

Acionamento das castanhas: Individual

Diâmetro externo: 125 mm

Medida nominal: 5 polegadas

Rotação máxima informada pelo fabricante: 4.200 RPM

D1: 95 mm

D2: 108 mm

D3: 30 mm

Altura total H: 78 mm

Altura H1: 56 mm

Medida h: 4,5 mm

Padrão de fixação indicado pelo fabricante: 4-M8

PRINCIPAIS APLICAÇÕES

Fixação de peças cilíndricas

Fixação de peças quadradas e retangulares

Fixação de peças com formato irregular

Torneamento excêntrico ou fora de centro

Centralização manual de peças

Uso em tornos mecânicos com flange compatível

ATENÇÃO ANTES DA COMPRA

Esta placa não é autocentrante. Cada castanha deve ser ajustada separadamente.

Confira as medidas de fixação e o padrão da flange instalada no torno.

A rotação de trabalho deve considerar o peso, o formato, o balanceamento e a segurança da peça fixada. A rotação máxima da placa não significa que qualquer montagem possa operar nessa velocidade.

ITENS INCLUSOS

01 Placa Independente BT Fixo K72-125

04 castanhas monobloco

01 chave de aperto

PERGUNTAS FREQUENTES

A placa centraliza todas as castanhas ao mesmo tempo?

Não. As quatro castanhas possuem regulagem independente e devem ser ajustadas individualmente.

Serve em qualquer torno?

Não. É necessário conferir as dimensões de montagem e a compatibilidade da flange do torno com o padrão 4-M8 e as demais medidas informadas.

Pode prender peças quadradas ou irregulares?

Sim. A regulagem individual das castanhas permite fixar peças quadradas, retangulares e com formatos irregulares, respeitando a capacidade e a segurança da montagem.

Pode ser usada para torneamento excêntrico?

Sim. A peça pode ser posicionada fora do centro por meio do ajuste individual das castanhas. A montagem deve ser corretamente balanceada antes da operação.

Precisa usar relógio comparador para centralizar a peça?

Para trabalhos que exigem concentricidade e precisão, o relógio comparador é recomendado para ajustar corretamente a posição da peça.
