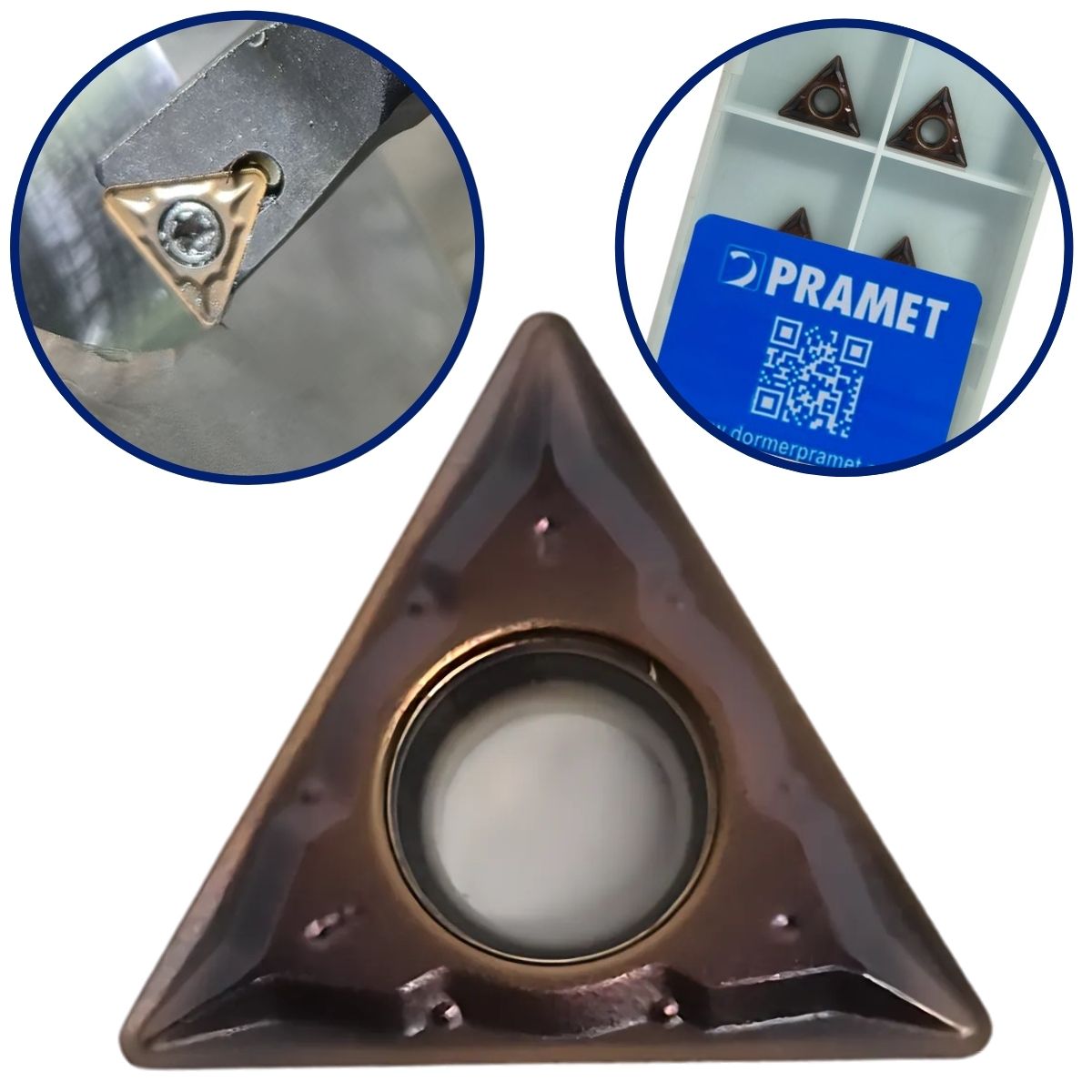

Pastilha TCMT 21.51-FM:T8430 – Dormer Pramet

Inserto (pastilha) de torneamento face única positivo, triangular com 7° de folga, diâmetro circunscrito de 6,35 mm, 2,38 mm de espessura, raio de ponta de 0,4 mm, precisão de indexação de acordo com a classe de tolerância ISO M, quebra-cavaco FM com arestas de corte arredondadas. Produzida em metal duro grão fino WC-Co com revestimento PVD na classe T8430, é ideal para usinagem de leve a média de aços e aços inoxidáveis dentro dos parâmetros ISO P25–P40 e M20–M35.

ESPECIFICAÇÕES TÉCNICAS

- Código de pedido ANSI: TCMT 21.51-FM:T8430
- ISO: TCMT110204E-FM:T8430
- Geometria: Positiva
- Formato: T – triangular
- Tipo: G
- Ângulo de folga: C – 7°
- Design: TCMT
- Classe: T8430
- Operação de usinagem: Finishing
- Designação do quebra-cavaco (CBMD): FM
- Marca: Dormer Pramet
- Número EDP: 7973855
- Peso líquido: 1,4 g

Dimensões

- RE (raio de canto): 0,4 mm
- L (comprimento da aresta): 11 mm
- D1 (furo de fixação): 2,8 mm
- IC (círculo inscrito): 6,35 mm
- S (espessura): 2,38 mm

CONDIÇÕES DE CORTE RECOMENDADAS

- P = Aço e aço fundido (10% de liga, dureza 45 HRC)

   - Ap: 0,2 – 2 mm
   - Vc: 140 – 240 m/min
   - f: 0,08 – 0,20 mm/rev

- M = Aço inoxidável (11% de cromo, difícil e tenaz)

- Ap: 0,2 – 2 mm
- Vc: 75 – 130 m/min
- f: 0,09 – 0,18 mm/rev

- K = Ferro fundido ( 2% de carbono)

- Ap: 0,2 – 2 mm
- Vc: 115 – 195 m/min
- f: 0,08 – 0,20 mm/rev

- N = Metais não ferrosos (alumínio, latão, cobre etc.)

   - Ap = 0,2 – 2 mm
   - Vc: 195 – 770 m/min
   - f: 0,08 – 0,24 mm/rev
