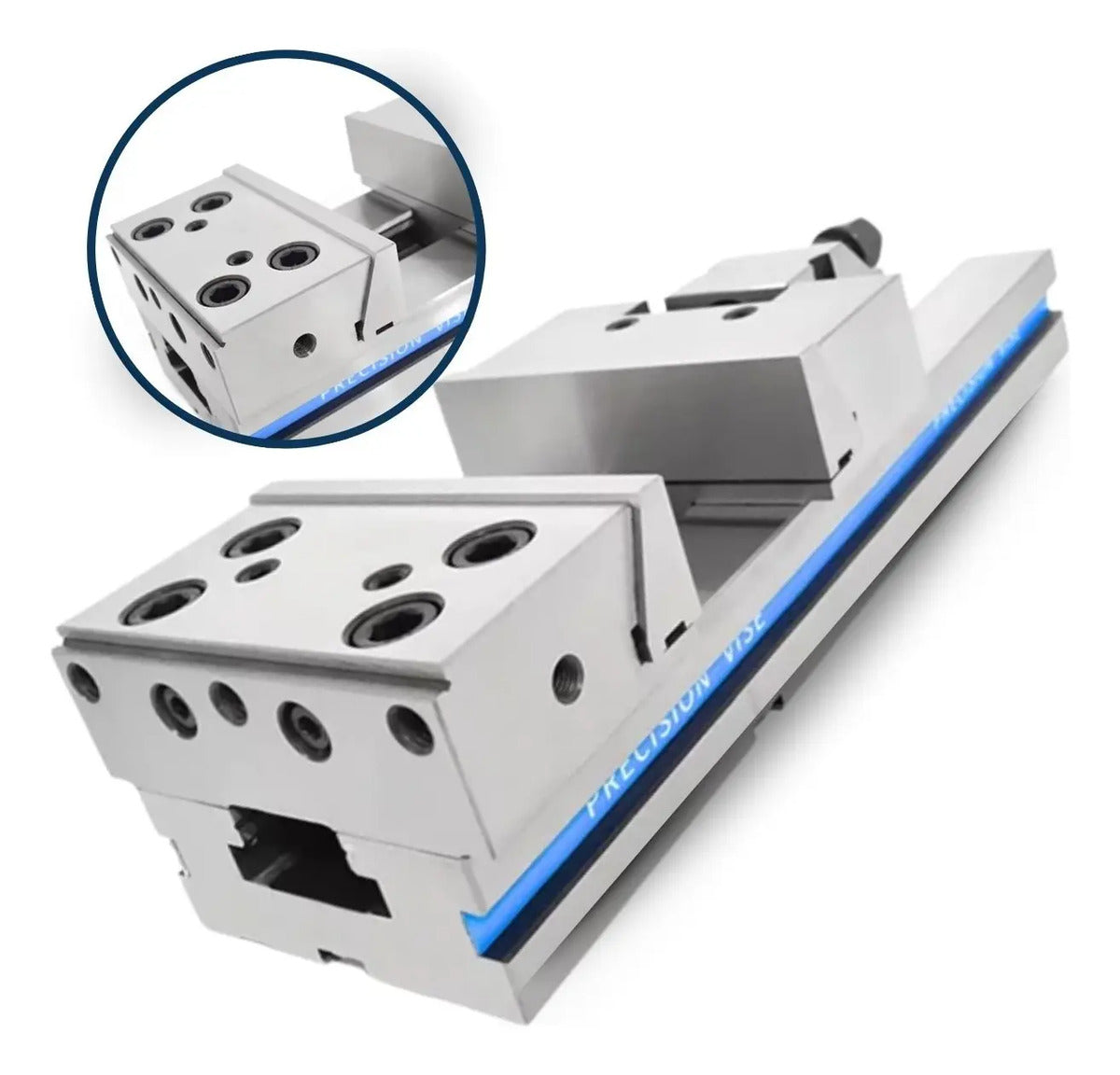

Morsa de precisão BT Fixo GTI-400, com abertura de 400 mm, para fixação de peças em máquinas CNC e fresadoras convencionais.

Possui base retificada e porca de regulagem com sistema de esfera para ajuste da abertura. O sistema angular de fixação direciona a peça para baixo durante o aperto, auxiliando no posicionamento. A construção com altura fixa permite utilizar múltiplas morsas lado a lado.

Especificações técnicas

• Marca: BT Fixo
• Modelo: GTI-400
• Abertura: 400 mm
• Peso: 83,5 kg
• Material: ferro dúctil FCD 60
• Dureza: 60 HRC
• Paralelismo da base retificada: 0,005 mm a cada 100 mm
• Regulagem de abertura: porca com sistema de esfera
• Fixação: sistema angular com ajuste automático nos mordentes
• Construção com altura fixa

Dimensões

• A: 200 mm
• B: 65 mm
• C: 400 mm
• D: 695 mm
• E: 774 mm
• F: 70 ±0,01 mm
• G: 170 mm
• L: 18 mm

Principais aplicações

• Fixação de peças em operações de usinagem
• Uso em máquinas CNC e fresadoras convencionais
• Montagens com múltiplas morsas na mesa de trabalho
