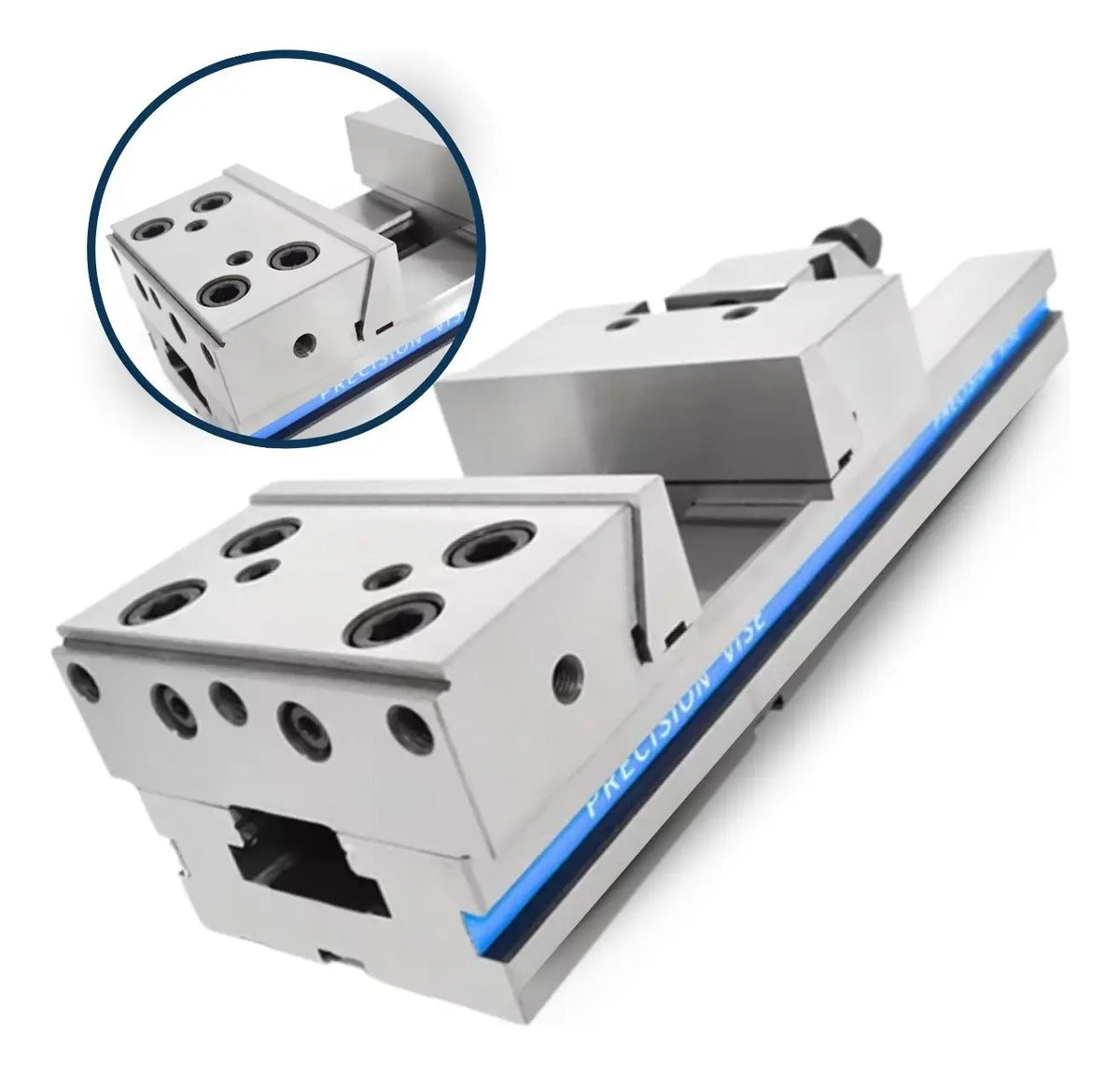

Morsa de precisão BT Fixo GTI-150, com abertura de 150 mm, para fixação de peças em fresadoras convencionais e centros de usinagem CNC.

Possui base retificada e porca de regulagem com sistema de esfera para ajuste da abertura. O sistema angular de fixação direciona a peça para baixo durante o aperto, auxiliando no posicionamento.

Especificações técnicas

• Marca: BT Fixo
• Modelo: GTI-150
• Abertura: 150 mm
• Peso: 18 kg
• Material: ferro dúctil FCD 60
• Dureza: 60 HRC
• Paralelismo da base retificada: 0,005 mm a cada 100 mm
• Regulagem de abertura: porca com sistema de esfera
• Fixação: sistema angular
• Construção com altura fixa para utilização de múltiplas morsas lado a lado

Dimensões

• A: 125 mm
• B: 40 mm
• C: 150 mm
• D: 345 mm
• E: 408,50 mm
• F: 40 ±0,01 mm
• G: 95 mm
• L: 18 mm

Principais aplicações

• Fixação de peças em operações de usinagem
• Uso em fresadoras convencionais
• Uso em centros de usinagem CNC
• Montagens com múltiplas morsas na mesa de trabalho
