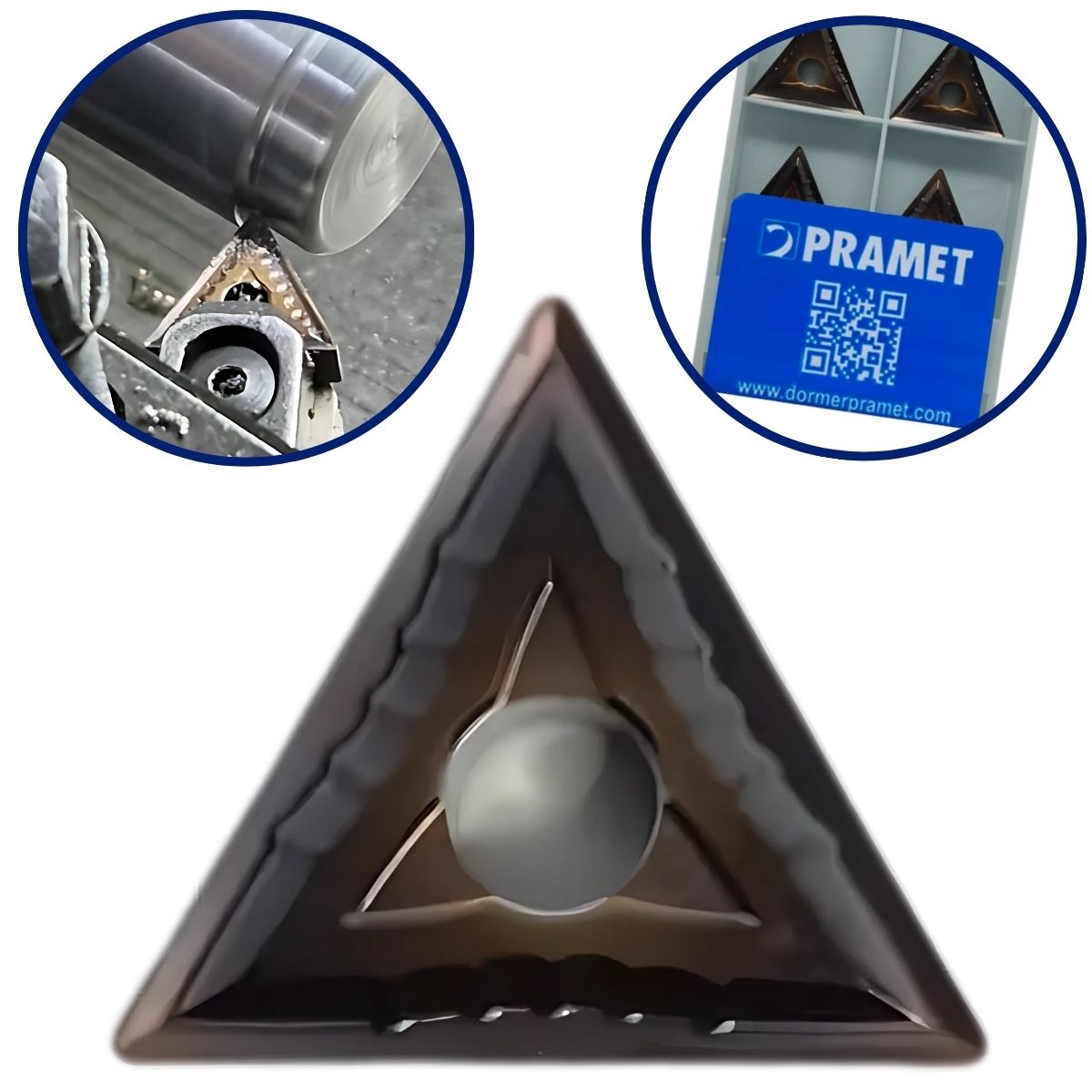

Inserto TNMG 160404E-SF:T8430 Dormer Pramet

Inserto (pastilha) de torneamento dupla face negativo, triangular, com diâmetro circunscrito de 9,525 mm, espessura de 4,76 mm e raio de ponta de 0,4 mm. Precisão de indexação conforme classe de tolerância ISO M. Quebra-cavaco SF com arestas de corte redondas.
Classe T8430 com revestimento PVD sobre metal duro de grão fino WC-Co, dentro do parâmetro ISO P25-P40 e M20-M35. Indicado para usinagem de leve a média em aços e aços inoxidáveis, com ótimo desempenho também em ferro fundido, metais não ferrosos, ligas de alta temperatura e materiais endurecidos.

ESPECIFICAÇÕES TÉCNICAS

• Nome do produto: TNMG 160404E-SF:T8430

• Raio de canto (RE): 0,4 mm

• Comprimento da aresta de corte (L): 16,5 mm

• Diâmetro do furo de fixação (D1): 3,81 mm

• Designação do quebra-cavaco (CBMD): SF

• Diâmetro do círculo inscrito (IC): 9,525 mm

• Formato (SC): T – triangular

• Espessura (S): 4,76 mm

• Ângulo de folga: N 0°

• Design: TNMG – Negativo

• Tamanho: 16

• Tipo: G

• Operação: Finishing

• Classe: T8430

• Norma ISO: TNMG160404E-SF:T8430

• Marca: Dormer Pramet

• Código interno: 80033213

CONDIÇÕES DE CORTE RECOMENDADAS

• P = Aços e aços fundidos (aços com teor de liga até 10% e dureza até 45 HRC)
          Ap: 0,4 – 2,5 mm
          Vc: 100 – 230 m/min
           f: 0,1 – 0,2 mm/rev

• M = Aços inoxidáveis (aços resistentes à corrosão com teor de cromo de 11%)
          Ap: 0,4 – 2,5 mm
          Vc: 55 – 125 m/min
            f: 0,1 – 0,18 mm/rev

• K = Ferro fundido (fundições de ferro e ligas com cerca de 2% de carbono)
          Ap: 0,4 – 2,5 mm
          Vc: 85 – 185 m/min
            f: 0,1 – 0,2 mm/rev

• N = Metais não ferrosos (ligas sem teor apreciável de ferro)
          Ap: 0,4 – 2,5 mm
          Vc: 140 – 735 m/min
            f: 0,1 – 0,24 mm/rev

• S = Ligas de alta temperatura (superligas resistentes à corrosão e calor, superiores ao inox)
          Ap: 0,4 – 2,0 mm
          Vc: 15 – 55 m/min
            f: 0,1 – 0,16 mm/rev

• H = Materiais endurecidos (metais de engenharia com dureza a partir de 45 HRC)
          Ap: 0,2 – 0,5 mm
          Vc: 15 – 35 m/min
            f: 0,1 – 0,14 mm/rev
