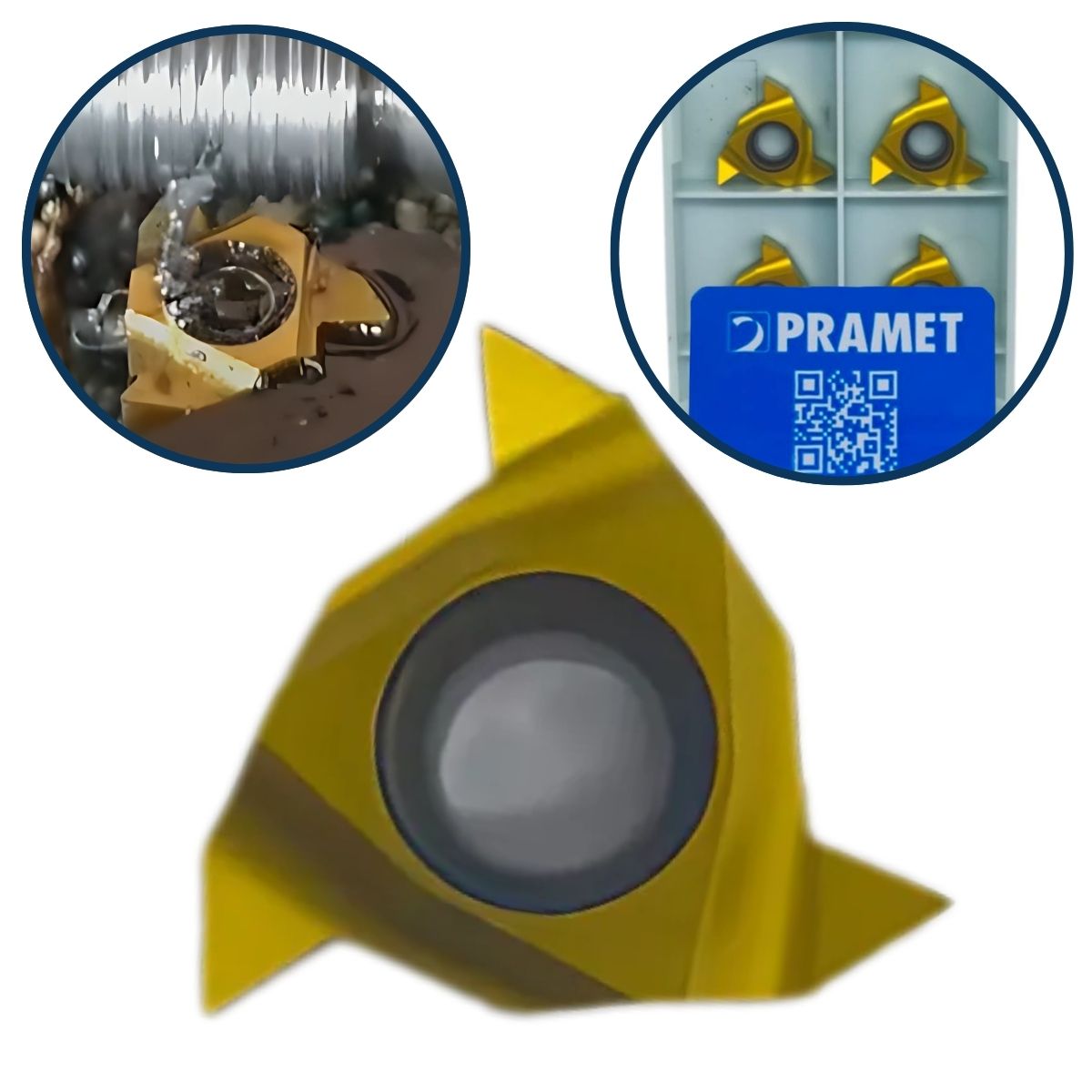

TN 16NRAG55:T8030 – Pastilha de Rosca Interna 55° Britânico Dormer Pramet

Inserto (pastilha) triangular para rosqueamento de face única com 55° de ângulo, indicado para roscas internas padrão britânico (UN) com perfil parcial. Fabricado em metal duro com grão extra fino WC-Co, recebe cobertura PVD na classe T8030, ideal para operações de rosqueamento em aço, aço inoxidável e ferro fundido. Alta durabilidade e excelente desempenho em operações de corte contínuo ou levemente interrompido.

ESPECIFICAÇÕES TÉCNICAS

– Nome do produto: TN 16NRAG55:T8030
– Código ISO: TN16NRAG55:T8030
– Tipo de rosca: Interna (Perfil Parcial 55° – Britânico UN)
– Ângulo de forma: 55°
– Classe: T8030 (revestimento PVD WC-Co – metal duro grão fino)
– Diâmetro do círculo inscrito (IC): 9.525 mm
– Espessura (S): 3.47 mm
– Comprimento da aresta de corte (L): 16.5 mm
– Distância do perfil X (PDX): 1.5 mm
– Distância do perfil Y (PDY): 1.1 mm
– Passo mínimo (TPN): 0.5 mm
– Passo máximo (TPX): 3.0 mm
– Fios por polegada – mínimo: 8 TPI
– Fios por polegada – máximo: 48 TPI
– Design da pastilha: TN 55° PP INT
– Marca: Dormer Pramet
– Peso bruto: 3.642g
– Código: 6755528


- P = Aço e aço fundido (aços com teor de liga 10% e uma dureza de 45HRC)

  - Ap = ---
  - Vc = 135 - 160 m/min
  -   f  = ---

- M = Aço inoxidável (aços resistente (Difícil, tenaz)s à corrosão com um teor de cromo 11% )
  - Ap = ---
  - Vc = 80 - 95 m/min
  -   f  = ---


- K = Ferro Fundido (fundições de ferro e ligas de carbono com teor de carbono 2%)
  - Ap = ---
  - Vc = 125 - 150 m/min
  -   f  = ---

 - N = Metais não ferrosos (metais incluindo ligas sem uma quantidade apreciável de ferro)
    - Ap = ---
    - Vc = 200 - 560 m/min
    -  f   = ---

-  S = Ligas de alta temperatura (superligas com resistência a alta temperatura e resistente (Difícil, tenaz)s à corrosão ultrapassando a do aço inoxidável)
    -  Ap = ---
    -  Vc = 25 - 45 m/min
    -    f  = ---
