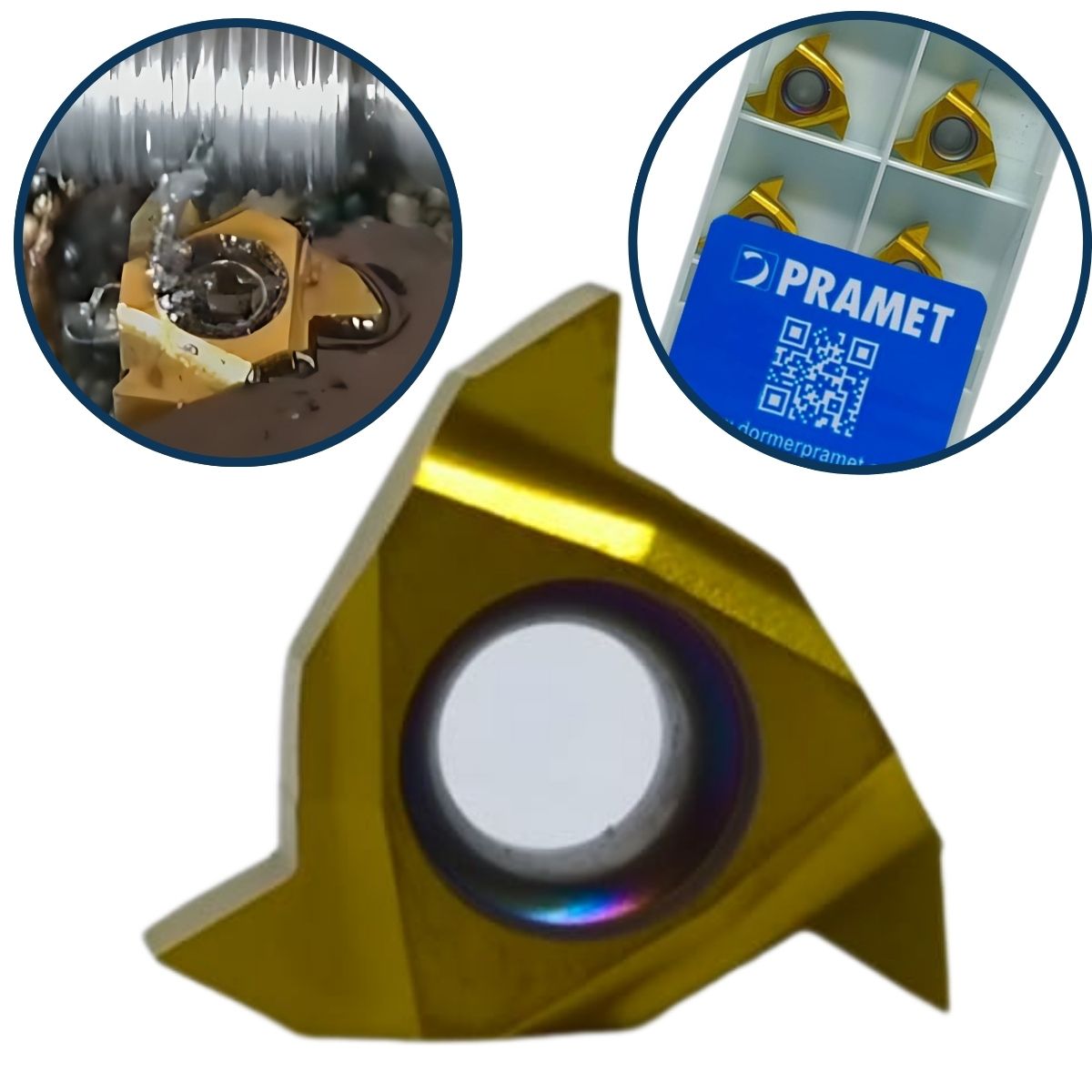

TN 16ERAG55:T8030 – Inserto de Rosca Externa Parcial 55° PRAMET | Classe T8030 – DORMER

  Inserto (pastilha) para rosqueamento triangular face única, com um círculo circunscrito com diâmetro de 9.525mm, para corte direito, perfil parcial de roscas externas padrão Britânico com 48 até 8 TPI, classe T8030 cobertura PVD, feito em metal duro grão extra fino WC-Co para usinagem (Maquinação) de aço, aço inoxidável e ferro fundido dentro de um intervalo de classes ISO P25-P40/M20-M35 e K20-K40.

 ESPECIFICAÇÕES TÉCNICAS :

– Nome do produto: TN 16ERAG55:T8030
– Comprimento da aresta de corte - milímetro (L): 16.5 mm
– Diâmetro do círculo inscrito - milímetro (IC): 9.525 mm
– Espessura do inserto (pastilha) - milímetro (S): 3.47 mm
– Distância perfil X - milímetro (PDX): 1.5 mm
– Distância perfil Y - milímetro (PDY): 1.1 mm
– Passo de rosca máximo - milímetro (TPX): 3 mm
– Passo de rosca mínimo - milímetro (TPN): 0.5 mm
– Fios por polegada - máximo (TPIX): 48
– Fios por polegada - mínimo (TPIN): 8
– Tipo de rosca (TTP): Externa
– Design do inserto (pastilha): TN 55° PP EXT
– Tamanho do inserto (pastilha): 16
– Classe: T8030
– Código do tipo de forma da rosca: 55° PP
– ISO: TN16ERAG55:T8030
– Nome da marca: Dormer Pramet
– Peso bruto (g): 3.732
– Número EDP: 6755521

 CONDIÇÕES DE CORTE RECOMENDADAS

– P = Aço e aço fundido (aços com teor de liga 10% e dureza 45HRC)
  – Ap = ---
  – Vc = 135 - 160 m/min
  – f = ---

– M = Aço inoxidável (aços resistentes à corrosão com teor de cromo 11%)
  – Ap = ---
  – Vc = 80 - 95 m/min
  – f = ---

– K = Ferro fundido (ligas com teor de carbono > 2%)
  – Ap = ---
  – Vc = 125 - 150 m/min
  – f = ---

– N = Metais não ferrosos (ligas sem ferro significativo)
  – Ap = ---
  – Vc = 200 - 560 m/min
  – f = ---

– S = Ligas de alta temperatura (superligas resistentes à corrosão e calor)
  – Ap = ---
  – Vc = 25 - 45 m/min
  – f = ---
