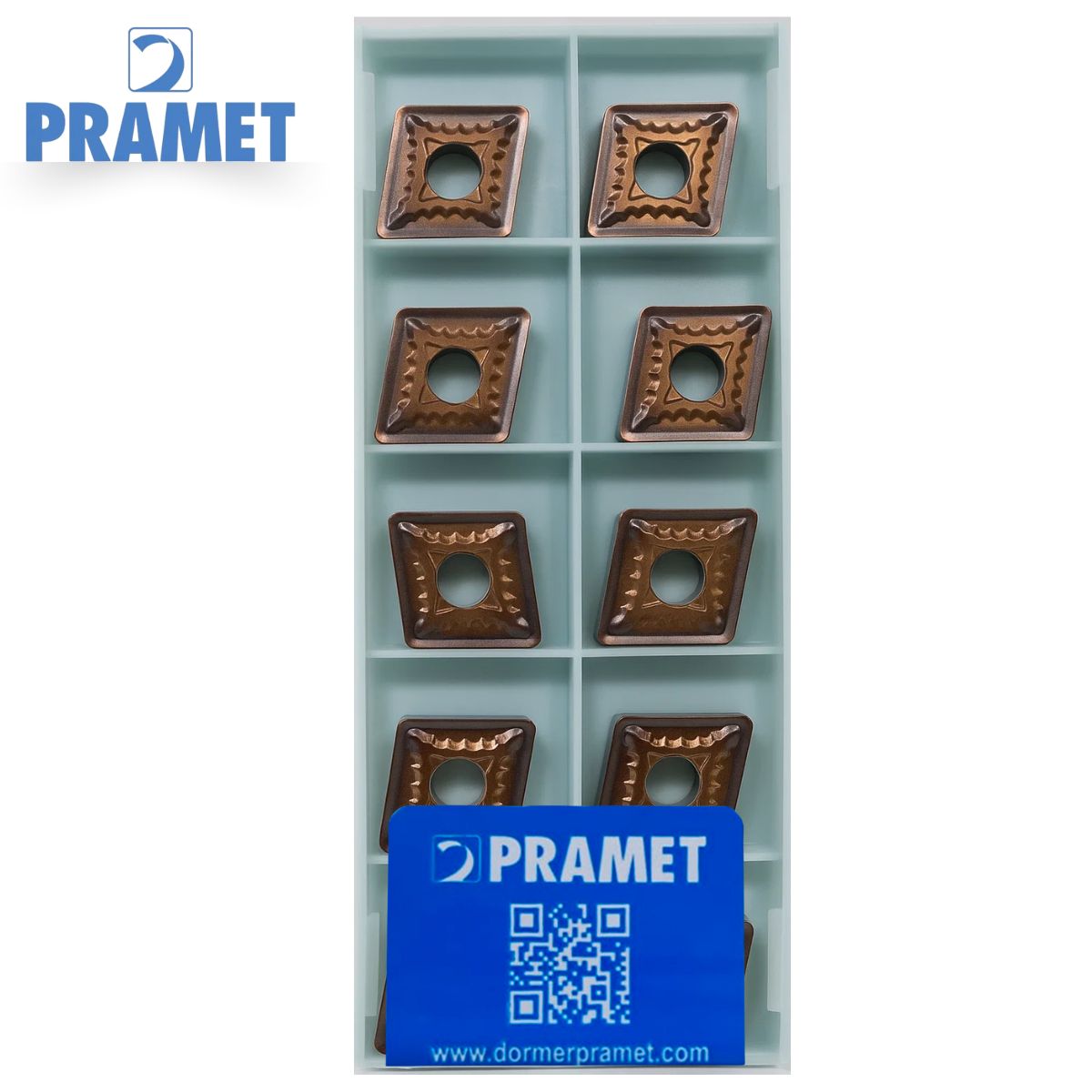

Inserto (pastilha) de torneamento dupla face negativo, romboidal 80° com diâmetro cincunscrito de 12.7mm, 4.76mm espesso, raio de ponta de 1.2mm, precisão de indexação de acordo com a classe de tolerância ISO M, quebra-cavaco (apara) SM com arestas de corte redondas, na classe T8430, um revestimento PVD feito de metal duro gão fino WC-Co dentro do parâmetro ISO P25-P40 e M20-M35, para usinagem (Maquinação) de leve a pesada de aços e aços inoxidáveis

Detalhe do produto :

Nome do produto : CNMG 120412E-SM:T8430

Raio de canto - milímetro (RE) : 1.2 mm

Comprimento da aresta de corte - milímetro (L) : 12.9 mm

Diâmetro do furo de fixação - milímetro (D1) : 5.16 mm

Designação do fabricante do quebra-cavaco (apara) (CBMD) : SM

Diâmetro do círculo inscrito - milímetro (IC) : 12.7 mm

Código do formato do inserto (pastilha) (SC) C - Losangular 80°

Espessura do inserto (pastilha) - milímetro (S)  : 4.76 mm

Código de folga do inserto (pastilha) e ângulo : N 0°

Design do inserto (pastilha) : CNMG

Geometria do inserto (pastilha) : Negativos

Tamanho do inserto (pastilha)  : 12

Espessura do inserto (pastilha) : 04

Tipo de inserto (pastilha) : G

Operação de usinagem (Maquinação) : Medium

Classe : T8430

Design da ferramenta : CN

Nome da marca : Dormer Pramet

Condições de Corte :

- P = Aço e aço fundido (aços com teor de liga 10% e uma dureza de 45HRC) :

   - Ap = 1.2 - 4.5 mm     - Vc = 110 - 230 m/min   - f = 0.22 - 0.45 mm/rev

 - M - Aço inoxidável (aços resistente à corrosão com um teor de cromo 11% ) :

    - Ap = 1.2 - 4.5 mm    - Vc = 60 - 125 m/min  - f = 0.24 - 0.41 mm/rev

- K = Ferro Fundido (fundições de ferro e ligas de carbono com teor de carbono 2%) :

   - Ap = 1.2 - 4.5 mm   - Vc = 90 - 185 m/min   -  f = 0.22 - 0.45 mm/rev

- N = Metais não ferrosos (metais incluindo ligas sem uma quantidade apreciável de ferro) :

   - Ap = 1.2 - 4.5mm   - Vc = 150 - 735 m/min  - f = 0.22 - 0.54 mm/rev

- S = Ligas de alta temperatura (superligas com resistência a alta temperatura e resistente à corrosão ultrapassando a do aço inoxidável) :

- Ap = 1.2 - 3.6 mm  - Vc = 15 - 55 m/min  - f = 0.22 - 0.36 mm/rev

- H = Materiais endurecidos (qualquer metal de engenharia com dureza  45 HRC) :

- Ap = 0.6 - 1.5mm   - Vc = 15-35m/min  - f = 0.12 - 0.23 mm/rev
