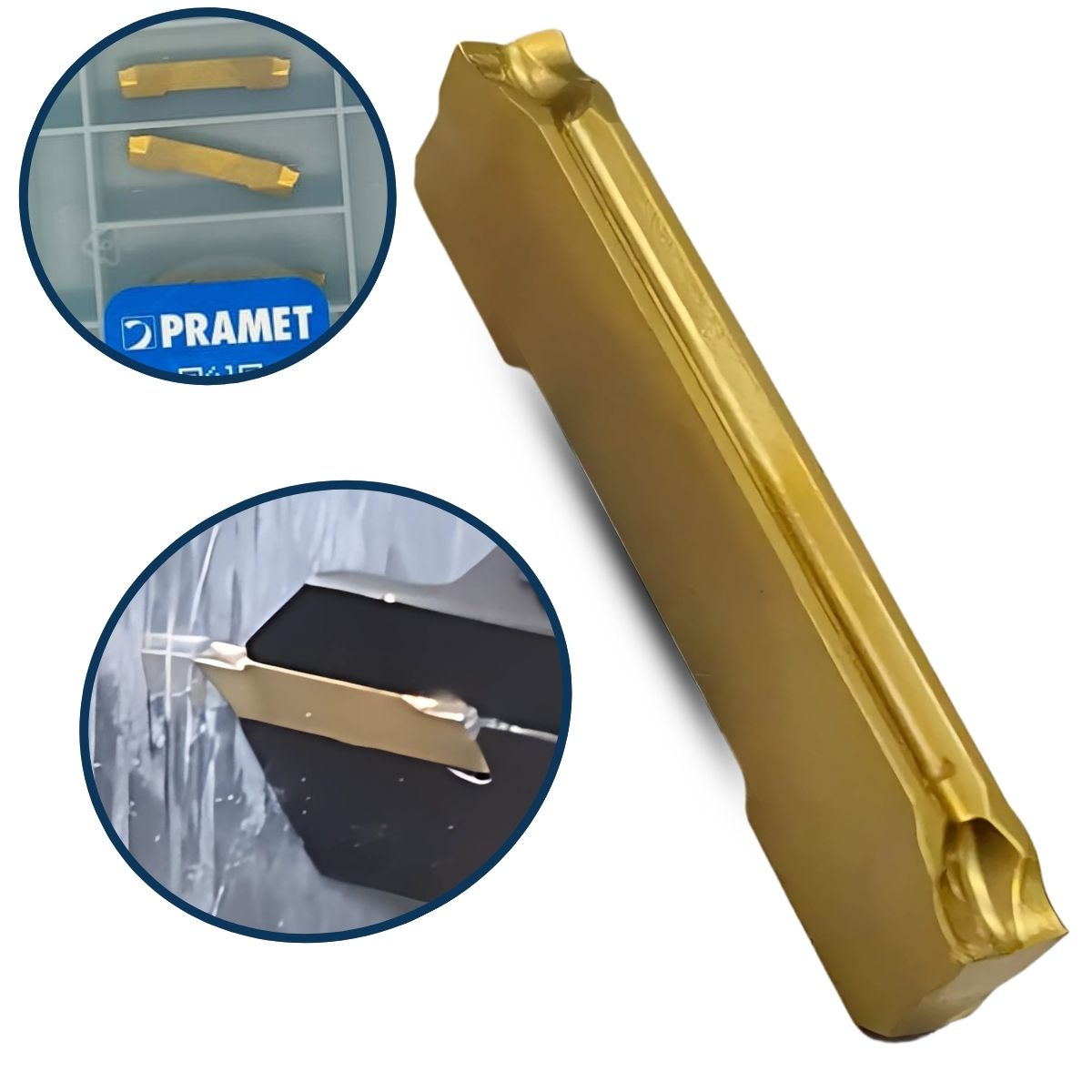

Pastilha GL2-D200M02-PM – Classe G8330 – Dormer Pramet

Inserto (pastilha) de corte e canal de alta performance, com aresta dupla, comprimento de 25 mm, largura de corte de 2 mm e raio de canto de 0,2 mm. Conta com tolerância dimensional de corte de ±0,05 mm, assegurando precisão e repetibilidade em operações exigentes. A geometria PM com ângulo de saída altamente positivo proporciona excelente penetração e evacuação de cavaco, sendo ideal para cortes completos e usinagens contínuas ou levemente interrompidas.

A classe G8330 apresenta revestimento PVD sobre substrato de metal duro WC-Co de grão fino, indicada para aplicações em aços e aços inoxidáveis (ISO P25–P40 e M20–M35). Compatível com sistemas tipo GL, tamanho 2.

ESPECIFICAÇÕES TÉCNICAS

– Nome do produto: GL2-D200M02-PM:G8330
– Código ANSI: GL2-D200M02-PM:G8330
– Raio de canto (RE): 0,2 mm
– Largura de corte (CW): 2 mm
– Tolerância da largura de corte: ±0,05 mm
– Comprimento do inserto: 25 mm
– Geometria: PM – Ângulo de saída positivo
– Tipo de aresta: Dupla
– Ângulo de folga: Neutro
– Classe: G8330 (PVD – WC-Co grão fino)
– Aplicação: ISO P25–P40 / M20–M35
– Operação: Corte (Parting-off) e Canal (Grooving)
– Designação da série: GL2
– Alojamento compatível: Tamanho 2
– Marca: Dormer Pramet

- P = Aço e aço fundido (aços com teor de liga 10% e uma dureza de 45HRC)

- Ap = ---
- Vc = 70 - 130 m/min
-  f  = 0.05-12 mm/rev

- M = Aço inoxidável (aços resistente (Difícil, tenaz)s à corrosão com um teor de cromo 11% )

- Ap = ---
- Vc = 40-75 m/min
-   f = 0.06 - 0.11 mm/rev

- K = Ferro Fundido (fundições de ferro e ligas de carbono com teor de carbono 2%)

- Ap = ---
- Vc = 65 - 120 m/min
-    f = 0.05 - 0.12 mm/rev

- N = Metais não ferrosos (metais incluindo ligas sem uma quantidade apreciável de ferro)

- Ap = ---
- Vc = 105 - 455 m/min
-   f  = 0.05 - 0.14 mm/rev

- S - Ligas de alta temperatura (superligas com resistência a alta temperatura e resistente (Difícil, tenaz)s à corrosão ultrapassando a do aço inoxidável)

- Ap = ---
- Vc = 10 - 35 m/min
-  f  = 0.06 - 0.08 mm/rev
